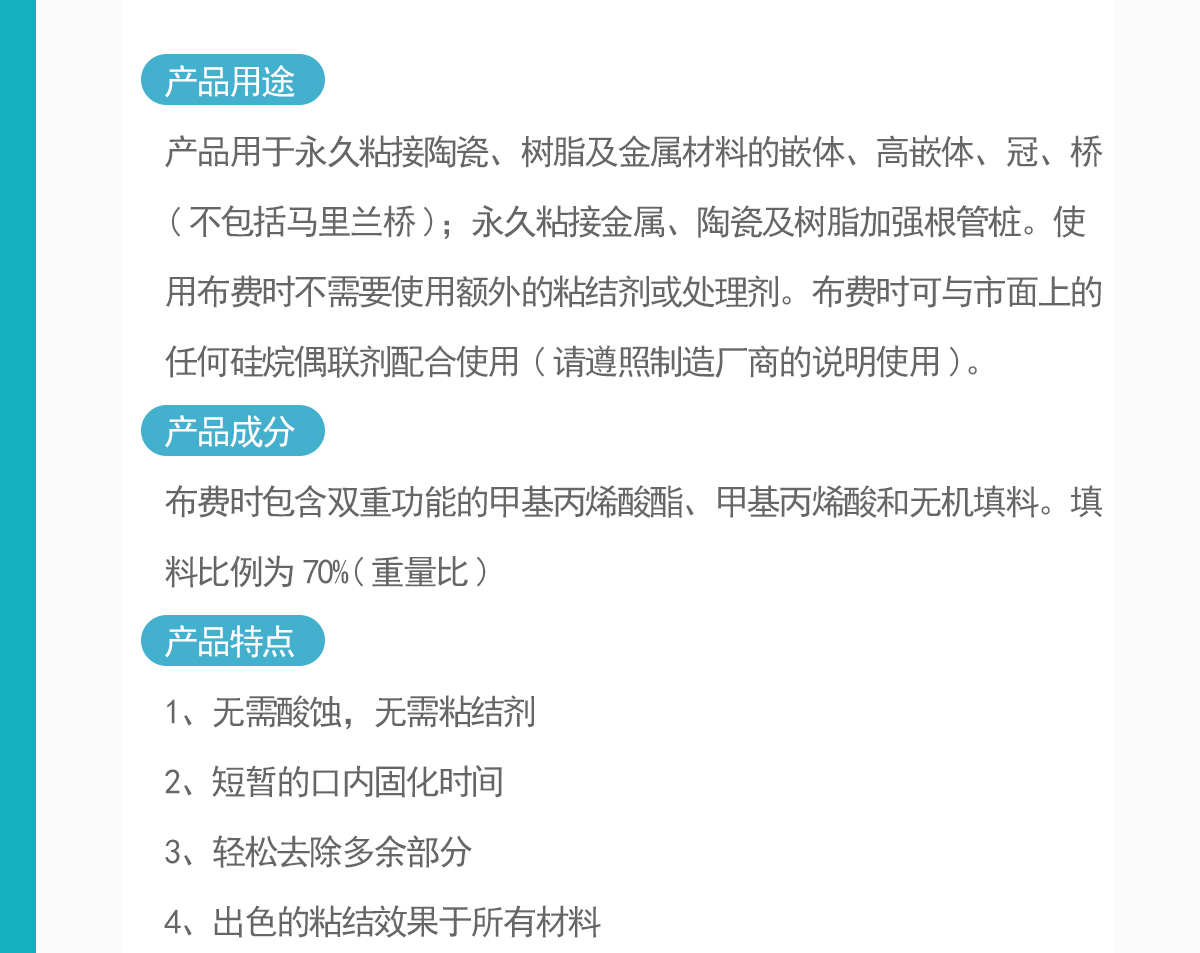

产品用途
布费时为通用型双固化自粘接树脂粘固剂，用于粘固由陶瓷、氧化锆、树脂或金属制造的间接修复体，并可用于桩的粘固。使用布费时不需要使用额外的粘结剂或处理剂。布费时可与市面上的任何硅烷偶联剂配合使用(请遵照制造厂商的说明使用)。

产品成分
布费时包含双重功能的甲基丙烯酸酯、甲基丙烯酸和无机填料。填料比例为70%(重量比)

产品特点
1、无需酸蚀，无需粘结剂

2、短暂的口内固化时间

3、轻松去除多余部分
4、出色的粘结效果于所有材料

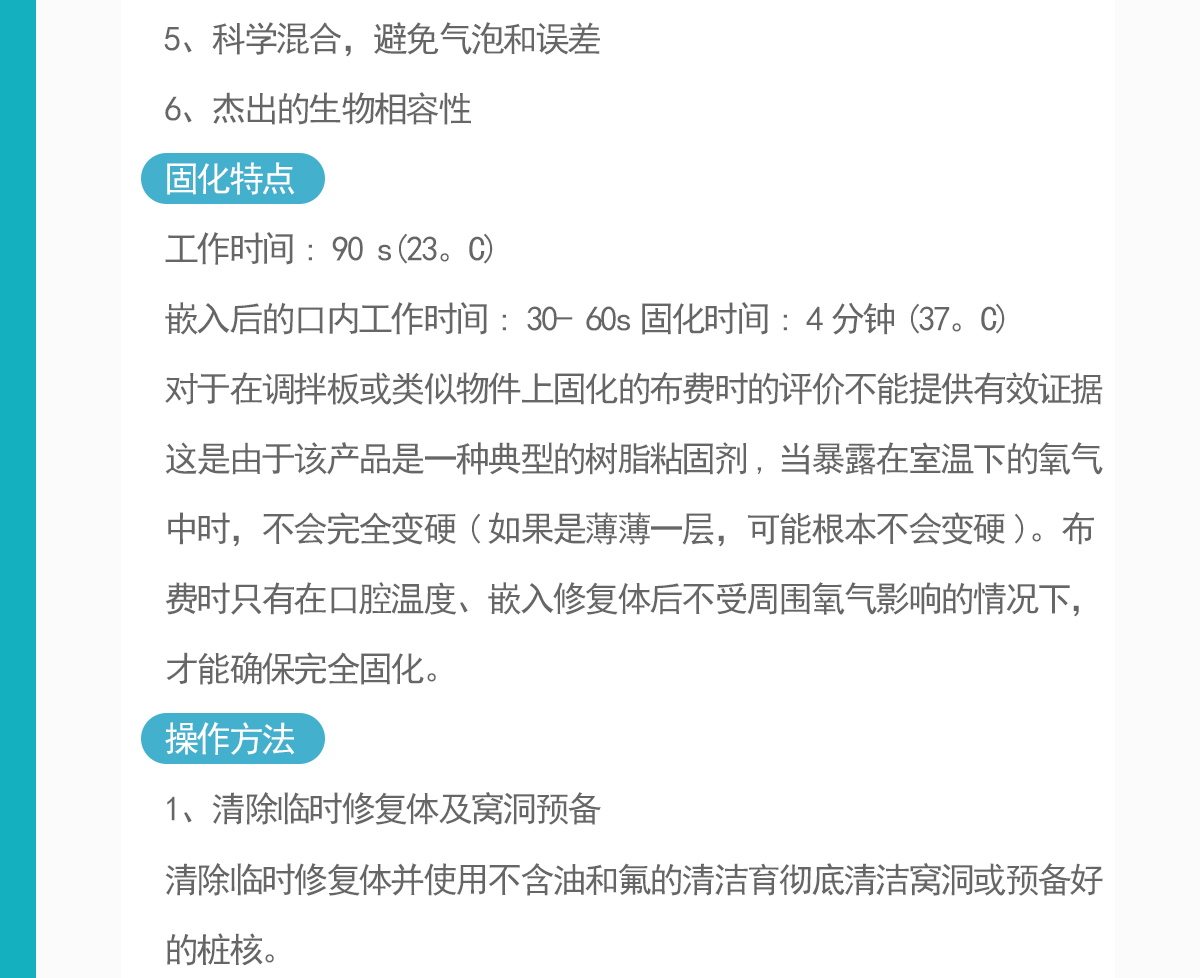

5、科学混合，避免气泡和误差

6、杰出的生物相容性

固化特点

工作时间: 90 s(23。C)
嵌入后的口内工作时间: 30- 60s固化时间: 4分钟(37。C)

对于在调拌板或类似物件上固化的布费时的评价不能提供有效证据。这是由于该产品是一种典型的树脂粘固剂,当暴露在室温下的氧气中时，不会完全变硬(如果是薄薄一层，可能根本不会变硬)。布费时只有在口腔温度、嵌入修复体后不受周围氧气影响的情况下，才能确保完全固化。

操作方法
1、清除临时修复体及窝洞预备
清除临时修复体并使用不含油和氟的清洁育彻底清洁窝洞或预备好的桩核。

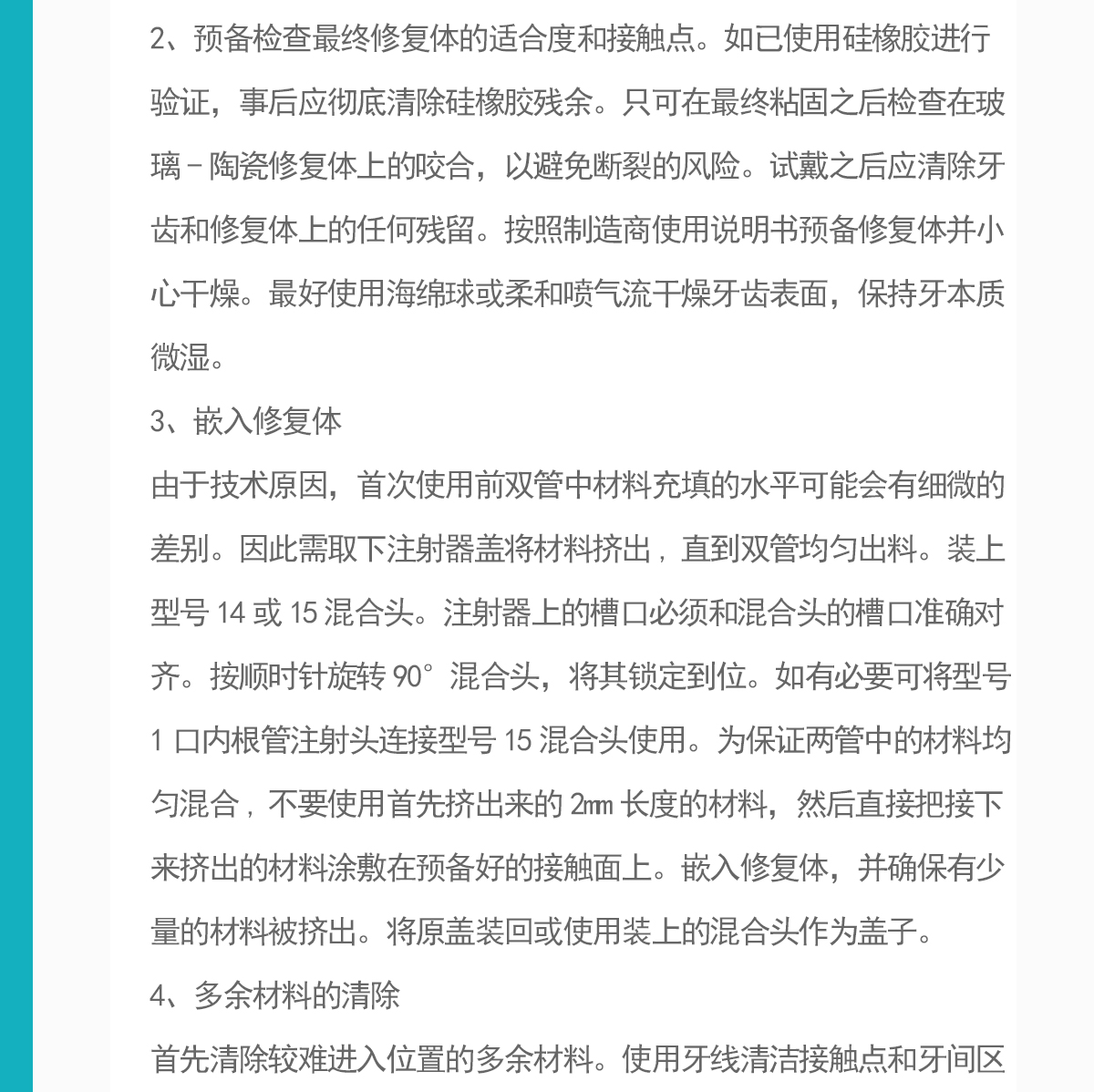

2、预备检查最终修复体的适合度和接触点。如已使用硅橡胶进行验证，事后应彻底清除硅橡胶残余。只可在最终粘固之后检查在玻璃-陶瓷修复体上的咬合，以避免断裂的风险。试戴之后应清除牙齿和修复体上的任何残留。按照制造商使用说明书预备修复体并小心干燥。最好使用海绵球或柔和喷气流干燥牙齿表面，保持牙本质微湿。

3、嵌入修复体
由于技术原因，首次使用前双管中材料充填的水平可能会有细微的差别。因此需取下注射器盖将材料挤出,直到双管均匀出料。装上型号14或15混合头。注射器上的槽口必须和混合头的槽口准确对齐。按顺时针旋转90°混合头，将其锁定到位。如有必要可将型号1口内根管注射头连接型号15混合头使用。为保证两管中的材料均匀混合,不要使用首先挤出来的2mm长度的材料，然后直接把接下来挤出的材料涂敷在预备好的接触面上。嵌入修复体，并确保有少量的材料被挤出。将原盖装回或使用装上的混合头作为盖子。

4、多余材料的清除

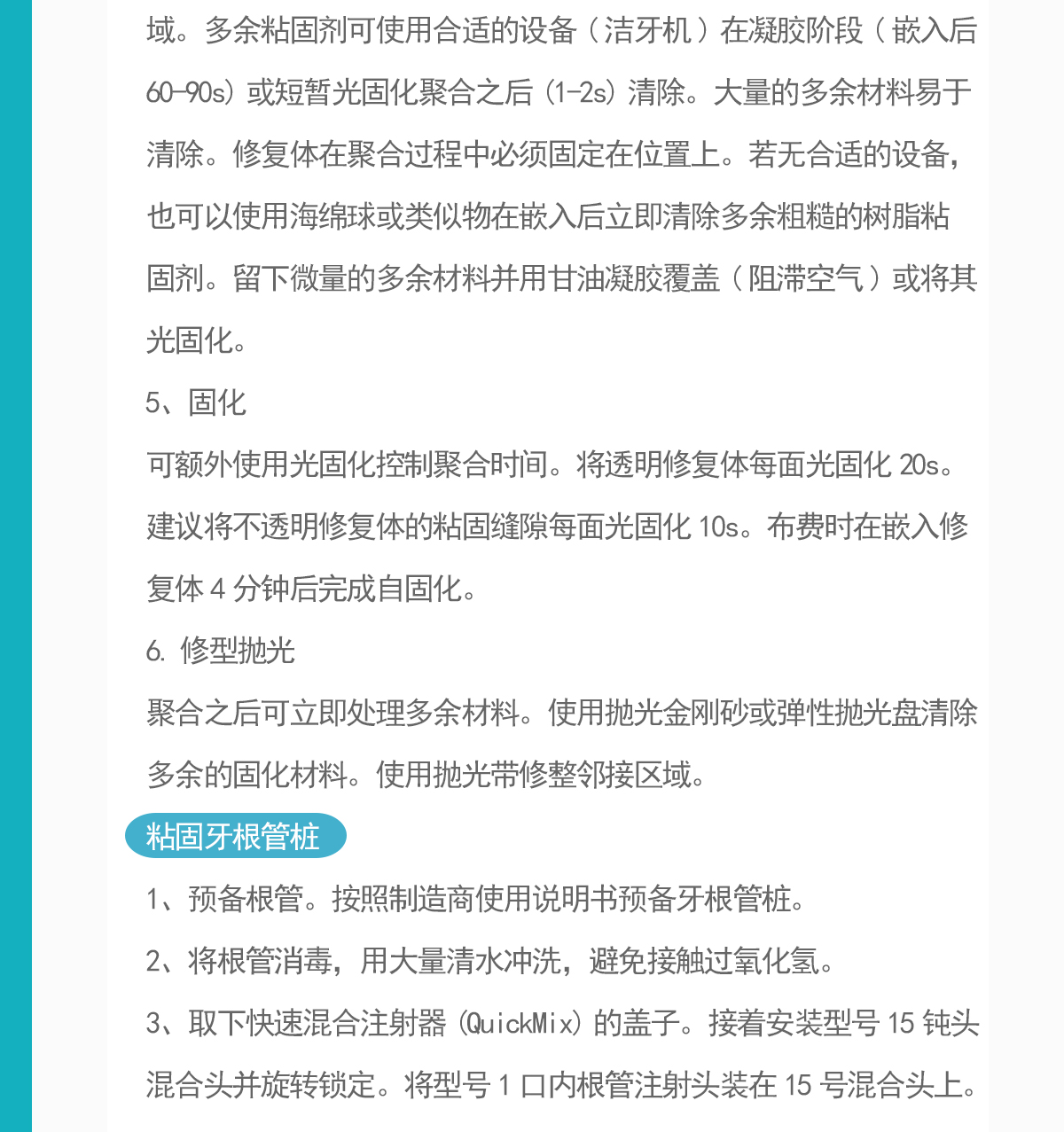

首先清除较难进入位置的多余材料。使用牙线清洁接触点和牙间区域。多余粘固剂可使用合适的设备(洁牙机)在凝胶阶段(嵌入后60-90s)或短暂光固化聚合之后(1-2s)清除。大量的多余材料易于清除。修复体在聚合过程中必须固定在位置上。若无合适的设备，也可以使用海绵球或类似物在嵌入后立即清除多余粗糙的树脂粘固剂。留下微量的多余材料并用甘油凝胶覆盖(阻滞空气)或将其光固化。

5、固化
可额外使用光固化控制聚合时间。将透明修复体每面光固化20s。建议将不透明修复体的粘固缝隙每面光固化10s。布费时在嵌入修复体4分钟后完成自固化。

6.修型抛光
聚合之后可立即处理多余材料。使用抛光金刚砂或弹性抛光盘清除多余的固化材料。使用抛光带修整邻接区域。

粘固牙根管桩:
1、预备根管。按照制造商使用说明书预备牙根管桩。

2、将根管消毒，用大量清水冲洗，避免接触过氧化氢。
3、取下快速混合注射器(QuickMix)的盖子。接着安装型号15钝头混合头并旋转锁定。将型号1口内根管注射头装在15号混合头上。

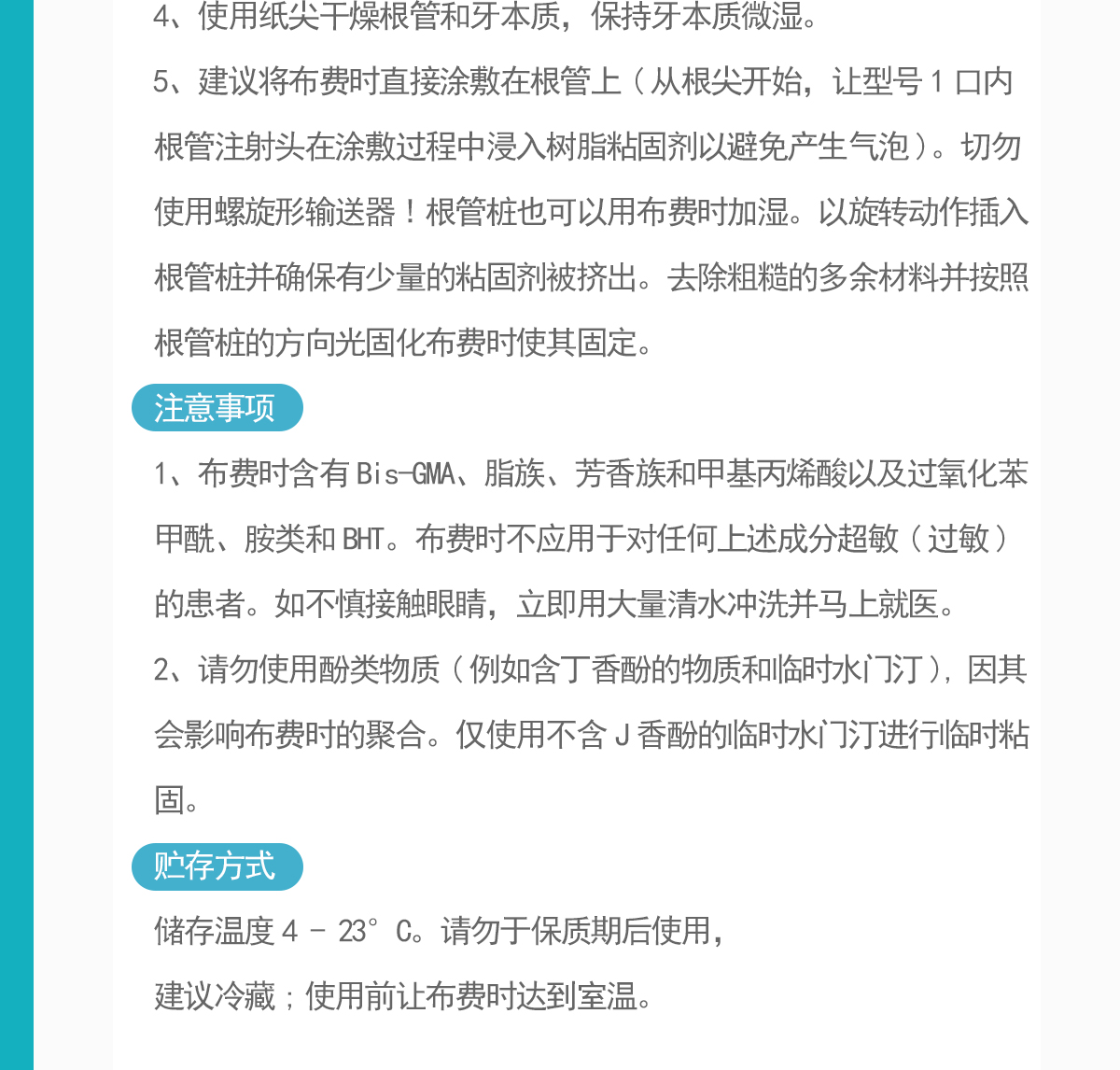

4、使用纸尖干燥根管和牙本质，保持牙本质微湿。

5、建议将布费时直接涂敷在根管上(从根尖开始，让型号1口内根管注射头在涂敷过程中浸入树脂粘固剂以避免产生气泡)。切勿使用螺旋形输送器!根管桩也可以用布费时加湿。以旋转动作插入根管桩并确保有少量的粘固剂被挤出。去除粗糙的多余材料并按照根管桩的方向光固化布费时使其固定。

注意事项
1、布费时含有Bis-GMA、脂族、芳香族和甲基丙烯酸以及过氧化苯甲酰、胺类和BHT。布费时不应用于对任何上述成分超敏(过敏)的患者。如不慎接触眼睛，立即用大量清水冲洗并马上就医。
2、请勿使用酚类物质(例如含丁香酚的物质和临时水门汀),因其会影响布费时的聚合。仅使用不含J香酚的临时水门汀进行临时粘固。

贮存
储存温度4 - 23°C请勿于保质期后使用，

建议冷藏;使用前让布费时达到室温。
