（一）、产品成分及性能：

1、 本产品成分主要包含玻璃填料、无定形硅胶、双酚（A)-缩水甘油-二甲基丙烯酸酯、二甲基丙烯酸酯尿烷、甘油酯四氢甲基丙烯酸甲酯。

2、 无机填料体积占69%，粒度分布是0.04-4um。

3、本产品具有对金属的化学亲和力。

4、X射线阻射性>1.5um

（二）、产品适用：

用于固体修复体（如嵌体、高嵌体、贴面、冠和桥、桩和局部义齿等）的粘固。注意:推荐使用CHOICETM 2用作贴面粘固。

（三）、使用说明：

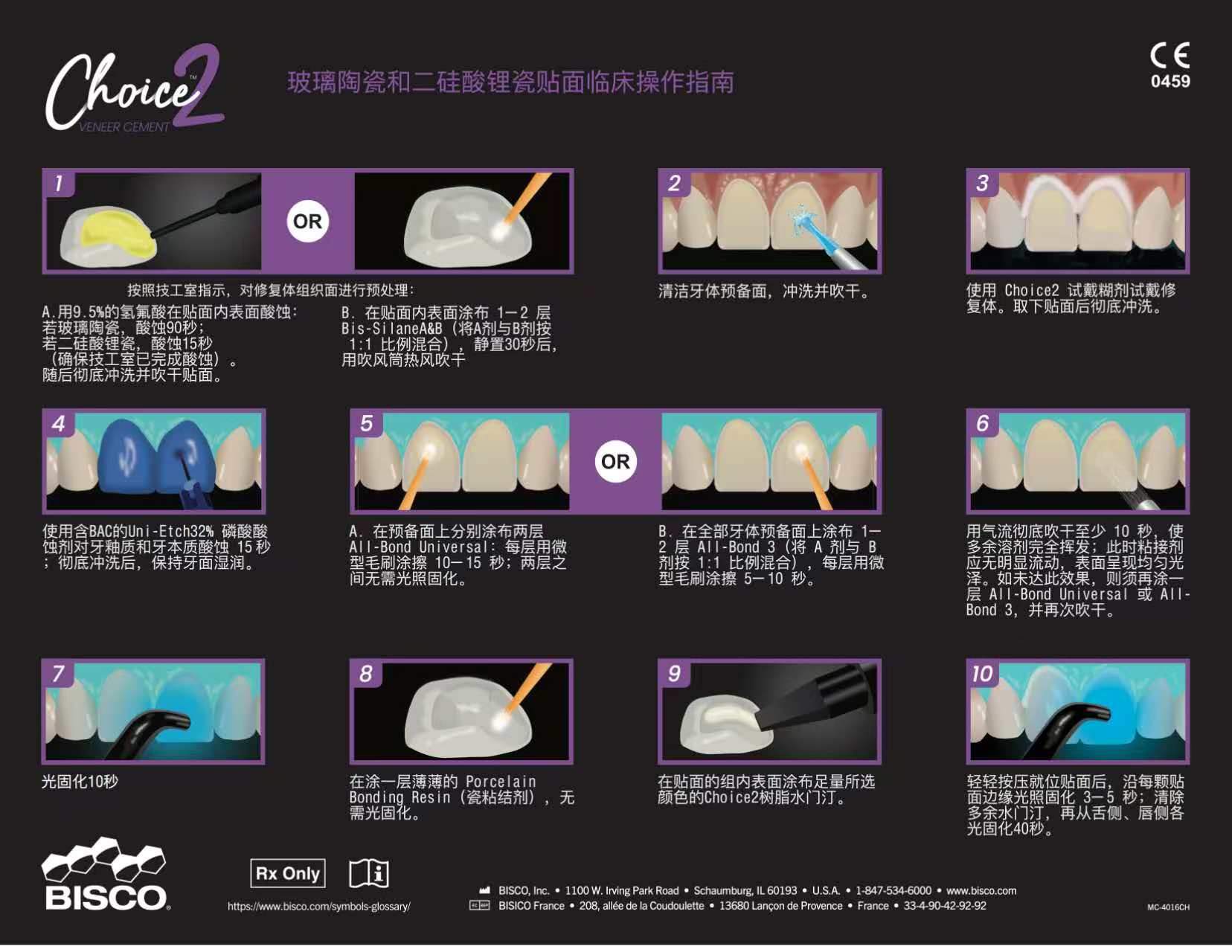

粘结贴面：

修复体预备和试用：

A陶瓷或二硅酸锂贴面

1、 确保陶瓷贴面己正确酸蚀，或根据制造商关于氢氟酸（如9.5%P0RCELAIN ETCHANT)说明酸蚀贴面。

2、贴面内表面上刷1-2层硅烷（当使用BIS-SILANE双组份烤瓷涂底剂，1:1比例混合A和B组份），等待30S，吹干。

注意:硅烷处理前陶瓷表面保持一致。

3、 使用浮石粉浆滴洁牙齿预备面，冲洗吹干。

4、 试用贴面观察是否合适，涂抹选好颜色的CHOICE 2试用糊剂到贴面上，并轻轻就位于牙齿。注意:试用糊剂不会固化，与相应的粘固树脂水门配合。

5、确定CHOICE 2颜色后，移除贴面，用水冲洗牙齿和贴面贴面应用水彻底清洗（使用去离子水或异丙醇超声清洁2-3分钟，然后干燥。）

B复合树脂贴面

1、使用浮石粉浆清洁牙齿预备面，冲洗吹干。

2、 试用贴面观察是否合适。涂抹选好颜色的CHOICE 2试用糊剂到贴面上，并轻轻就位于牙齿。注意：试用糊剂不会固化，与相应的粘固树脂水门汀配合。

3、 确定CH0ICE2顔色后，移除贴面，用水冲洗牙齿和贴面。贴面应用水彻底清洗（使用去离子水或异丙醇超声清洁2-3分钟，然后干燥。）

4、 轻轻的喷砂处理贴面表面1-2s,冲洗吹干。

（四）、牙齿预备：

1、 使用浮石粉浆清洁牙齿预备面，冲洗吹干〇

2、 使用衬垫或聚酯薄膜隔离预备的牙齿（最好一次两个）。

3、 使用UNI-ETCH (32%磷酸）酸蚀陶瓷和牙本质15s。彻底清洗，去除多余的水分但不能过分干燥。预备体应呈现明显潮湿。

4、 根据制造商说明涂抹粘结剂：

ALL-B0ND3使用：1:1比例混合A和B组份，连续涂抹1-2层到预备体轻柔并彻底吹干蒸发溶剂。表面应有光泽，否则，另涂抹一层ALL-B0ND3,吹干。光固化10s

ALL-BOND UNIVERSAL使用：分别涂抹2层ALL-BOND UNIVERSAL,每层使用微型毛刷清洁预备面10-15S。两层之间不要光固化。气枪吹至少10s彻底吹干，蒸发多余的溶剂，应无可见的流动粘结剂。表面应均匀光滑，否则，另涂抹一层ALL-BOND UNIVERSAL,吹干。在500mW/cm2强度下光固化10s。

5、 移除衬垫或聚酯薄膜。

粘固：

1、 涂抹非常薄的一层粘结树脂如PORCELAN BONDING RESIN到贴面内表面，不要光固化。

2、 放置大里选好颜色的CHOICE 2光固化树脂水门汀到贴面内表面。

3、 小心的一次两个放置贴面，并轻轻的施压引导贴面就位。

4、 每个贴面在500mW/cm2强度下光固化3-4s固位。

5、 移除多余的树脂水门汀。

6、 在500mW/cm2强度下光固化每个贴面，从舌面到脸面，各40s。
